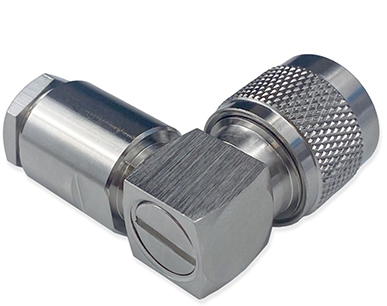

Разъем N-122/5D (N-male, угловой, прижимной): Подробный обзор и технические характеристики
В профессиональных системах радиосвязи, телеметрии или усиления сотового сигнала каждая деталь имеет значение. Одним из ключевых элементов надежного подключения антенного кабеля является разъем. В этой статье мы детально рассмотрим угловой разъем N-122/5D (N-male, прижимной) — специализированный компонент, разработанный для монтажа на популярный коаксиальный кабель 5D-FB (или Vegatel 5D/FB).
Назначение и ключевые особенности
Разъем N-122/5D предназначен для создания надежного и долговечного подключения кабеля 5D-FB к оборудованию, имеющему порт с гнездовой частью (N-female). Это может быть внешняя антенна, репитер (усилитель сигнала), точка доступа или другое радиочастотное устройство.
Его главная отличительная черта — угловая конструкция. Это не просто эргономическое решение. Угловой форм-фактор позволяет аккуратно и без критического излома кабеля подключить оборудование в стесненных условиях, например, за шкафом, в нише или на монтажной стойке, где прямой разъем создать избыточную нагрузку на кабель[citation:5]. Это снижает риск повреждения кабеля и продлевает срок службы всей линии.
Подробные технические характеристики
В таблице ниже систематизированы все основные параметры разъема, собранные из технических описаний:
| Параметр | Значение / Описание | Примечание | |||
|---|---|---|---|---|---|
| Тип разъема (серия) | N | Стандартный тип для антенного оборудования, рассчитан на частоты до 11 ГГц, но для данного разъема ограничение — до 3 ГГц | |||
| Пол разъема | Male (штыревой, "папа") | Центральный контакт — штырь. Соединяется с гнездовой частью (N-female) | |||
| Подключаемый кабель | 5D-FB (Vegatel 5D/FB) | Коаксиальный кабель с внешним диаметром ~5 мм | |||
| Волновое сопротивление | 50 Ом | Стандарт для большинства систем радиосвязи и сотовой связи | |||
| Рабочий частотный диапазон | до 3 ГГц | Покрывает ключевые диапазоны: GSM (900/1800 МГц), 3G/UMTS (2100 МГц), 4G/LTE (800, 1800, 2600 МГц) | |||
| Конструктивное исполнение | Угловой | Корпус изогнут на 90 градусов для удобного подключения в труднодоступных местах | |||
| Монтаж центрального контакта | Пайка | Требует применения паяльника для фиксации центральной жилы кабеля | |||
| Монтаж экрана (оплетки) | Прижимной | Экран кабеля фиксируется зажимным кольцом, что упрощает и ускоряет сборку | |||
| Покрытие центрального контакта | Золото | Обеспечивает низкое переходное сопротивление, отличную проводимость и защиту от окисления | |||
| Покрытие корпуса | Никель | Прочное, износостойкое покрытие, защищает от коррозии | |||
| Материал диэлектрика | Тефлон (PTFE) | Обладает отличными высокочастотными свойствами, стабилен при перепадах температур | Вес | ~50 г | Незначительная нагрузка на кабель. |
Преимущества использования разъема N-122/5D
- Надежность соединения: Комбинированный монтаж (пайка центральной жилы + прижим оплетки) гарантирует прочный механический и электрический контакт.
- Удобство установки: Прижимной монтаж экрана проще и быстрее пайки, что снижает трудозатраты.
- Долговечность: Золотое покрытие контакта и никелированный корпус защищают от окисления и коррозии, что особенно важно для уличного использования.
- Решаемая проблема: Угловая форма предотвращает перегиб и повреждение кабеля при боковом подключении, сохраняя его механическую целостность.
Сфера применения
Данный разъем наиболее востребован в следующих областях:
- Системы усиления сотовой связи (GSM/3G/4G): Для подключения внешних антенн к репитерам (усилителям сигнала) внутри помещений.
- Профессиональные радиосистемы: В радиофикации, системах диспетчерской связи, где используется кабель 5D-FB.
- Видеонаблюдение: Для подключения антенн беспроводных камер дальнего действия.
- Любительская радиосвязь: При построении антенно-фидерных трактов в соответствующих диапазонах частот.
Как выполнить монтаж на кабель: основные этапы
Для правильной установки разъема N-122/5D потребуется специальный обжимной инструмент (хотя бы для фиксации обжимной гильзы) и паяльник.
- Подготовка кабеля: Аккуратно зачистите внешнюю изоляцию на нужную длину, не повредив экран (оплетку). Отогните экран и фольгу. Зачистите центральную жилу.
- Пайка центрального контакта: Пропаяйте центральную жилу кабеля в полость штыревого контакта разъема.
- Фиксация экрана: Наденьте подготовленный конец кабеля на корпус разъема так, чтобы экран оказался под прижимной гильзой. Используя обжимной инструмент, равномерно обожмите гильзу, надежно зафиксировав экран кабеля.
- Сборка корпуса: Заверните внешнюю обжимную гайку (если предусмотрена) или соберите все части корпуса до упора, следуя инструкции производителя.
Важно: Соблюдение технологии монтажа критически важно для сохранения волнового сопротивления тракта и минимизации потерь сигнала.
Заключение
Угловой разъем N-122/5D (N-male) — это профессиональное решение для тех, кто ценит качество и надежность. Его конструкция специально адаптирована для удобной работы с кабелем 5D-FB в сложных пространственных условиях. Сочетание прочного никелированного корпуса, позолоченного контакта и продуманной системы монтажа делает его отличным выбором для построения стабильных и долговечных антенно-фидерных систем в диапазонах сотовой связи и радиосвязи. При выборе подобных компонентов всегда обращайте внимание на соответствие кабеля и качество изготовления разъема.
