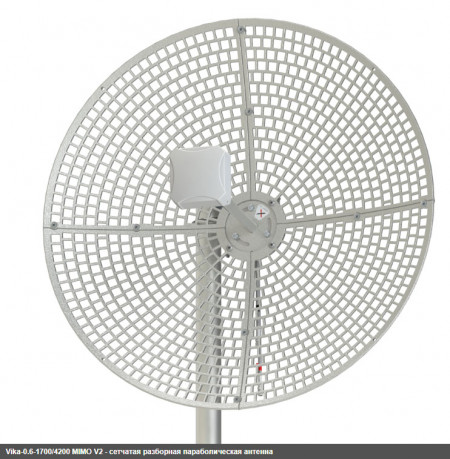

Параболическая антенна Vika-0.6-1700/4200 MIMO V2
Зеркальная антенна Vika-0.6-1700/4200 MIMO V2 представляет собой высокоэффективное устройство, разработанное для интеграции в комплексы беспроводной передачи данных. Она поддерживает работу в следующих стандартах связи:
- 5G (n 78)
- 4G (LTE1800, LTE2600)
- 3G (UMTS 2100)
- 2G (GSM1800)
- WI-FI (IEEE 802.11b, g, n)
а также в прочих системах, работающих в спектре 1700–4200 МГц.
Данная модель относится к классу узконаправленных антенн и оптимально подходит для организации систем усиления сотовой связи и беспроводного доступа в интернет. Конструктивно устройство выполнено по схеме прямофокусной зеркальной антенны. Для снижения ветровой нагрузки («парусности») отражатель (рефлектор) изготовлен из литого алюминия и имеет сетчатую структуру. Размер ячеек сетки подобран таким образом, чтобы обеспечивать эффективное отражение радиоволн во всех поддерживаемых диапазонах сотовой связи.
Рефлектор выполнен в форме круга, что гарантирует осесимметричность диаграммы направленности. Это обеспечивает идентичность характеристик направленности и коэффициента усиления для обоих входов антенны.
Конструктивные особенности и удобство монтажа
Для упрощения транспортировки к месту установки антенна имеет разборную конструкцию: зеркало состоит из четырёх сегментов. Все элементы изготовлены методом литья под давлением из алюминия, что обеспечивает высокую жёсткость, точность геометрии, лёгкость и устойчивость к коррозии.
В облучателе антенны применены технические решения, зарекомендовавшие себя в популярной модели UMO-3 MIMO. Благодаря этому после фиксации облучателя в фокусе зеркала не требуется подстройка фокусного расстояния при смене частотного диапазона оператора. Это достигнуто за счёт того, что фазовый центр облучателя остаётся практически неизменным во всём рабочем спектре частот антенны. Излучающие элементы скрыты в пластиковом корпусе. Конструкция крепления облучателя позволяет менять угол наклона поляризации прямо на мачте, без необходимости демонтажа антенны или вращения зеркала.
Узел крепления антенны и весь используемый крепёж имеют защитное гальваническое покрытие.
Ключевые преимущества Vika-0.6-1700/4200 MIMO V2
- Высокий коэффициент усиления в широком диапазоне частот.
- Низкая парусность, достигнутая за счёт сетчатой структуры рефлектора.
- Разборная конструкция, обеспечивающая компактные размеры при перевозке и возможность почтовой отправки.
- Быстрая сборка и подготовка к работе.
- Отсутствие необходимости подстройки фокусного расстояния при установке, смене оператора или частотного стандарта.
- Регулировка угла наклона поляризации для получения дополнительного выигрыша в уровне сигнала в сложных условиях приёма — без снятия облучателя.
- Поддержка MIMO 2x2 и Diversity: внутри облучателя расположены две излучающие системы с ортогональной поляризацией.
- Качественные 50-омные разъёмы на выходе.
- Защита излучателей: активные элементы укрыты пластиковым корпусом от осадков.
- Антикоррозийная обработка всех металлических деталей.
- Защита от статики: входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что предохраняет вход модема от статического электричества.
- Универсальное крепление: возможность установки на вертикальную трубу с регулировкой угла наклона (+/-15 градусов) и изменением азимута (поворот вокруг трубы).
Комплект поставки
- Антенна Vika-0.6-1700/4200 MIMO V2 (рефлектор и облучатель).
- Узел крепления на мачту.
- Инструкция по установке.
- Упаковка (картон и полиэтилен).
